ما هو التوصيل السريع الهوائي؟ تحليل كامل لهيكله ومبدأه وأدائه الأساسي

1. تعريف وتصنيف تركيبات التوصيل السريع الهوائي

التعريف الأساسي

تركيبات الاتصال السريع الهوائي هي جهاز يحقق اتصالًا سريعًا لأنابيب الهواء من خلال آلية قفل ميكانيكية. تشمل ميزاتها:

لا توجد أدوات مطلوبة: يمكن إكمال الاتصال/الفصل بيد واحدة

الختم الفوري: هيكل ختم O-Ring أو المخروط المدمج لمنع تسرب الغاز

قابلة لإعادة الاستخدام: يدعم التوصيل والتوصيل المتكرر (عادة ما يكون أكثر من 10000 مرة)

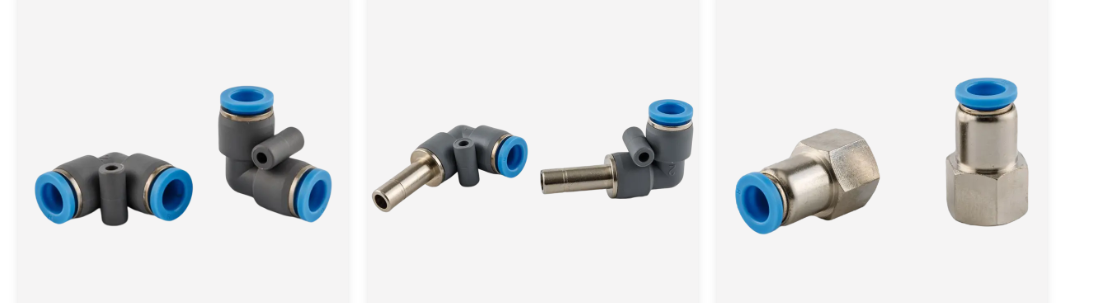

التصنيف الرئيسي

وفقًا للوظيفة والبنية ، يمكن تقسيمها إلى الأنواع التالية:

2. المبدأ الهيكلي وعملية العمل

المكونات والوظائف الأساسية

يتضمن التركيب النموذجي للتجهيزات الإدارية الهوائية المكونات التالية:

آلية التثبيت: حبات الفولاذ المقاوم للصدأ أو مخالب الربيع ، تستخدم لقفل أنبوب الهواء (عادة ما تكون قوة التثبيت الشعاعية> 50n)

عنصر الختم: مطاط النتريل (NBR) أو فلوروروببر (FKM) O-Ring ، مع مقاومة ضغط تصل إلى 1MPa

مجموعة جسم الصمام: صمام يحركه الربيع ، والذي يغلق خط الأنابيب تلقائيًا عند فصله

مادة الصدفة: PBT (مقاومة التآكل الكيميائي) أو النحاس (قوة عالية) أو الفولاذ المقاوم للصدأ (مقاومة درجات الحرارة العالية)

سير العمل (أخذ نوع الافتتاح والإغلاق ثنائيًا كمثال)

مرحلة الإدراج:

تسير القصبة الهوصية في الطرح لضغط الربيع ، ولف كرة الصلب إلى الخارج لإفساح المجال

الهوائية تدفع حلقة الختم ويدفع الصمام لتشكيل مسار تدفق الهواء

مرحلة القفل:

تتم إعادة ضبط الطرح تحت عمل الربيع ، والكرة الصلب عالقة في أخدود القصبة الهوائية لتحقيق التثبيت الميكانيكي

يتناسب الحلقة O بإحكام مع الجدار الخارجي للقصبة الهوائية لتشكيل ختم

مرحلة الانفصال:

اسحب الطرح للخلف ، يتم فصل الكرة الفولاذية عن القصبة الهوائية ، ويتم إغلاق الصمام تلقائيًا تحت قوة الربيع

3. ما الذي يجب أن تهتم به عند استخدام تركيبات الدفع الهوائية؟

مواصفات التثبيت والاتصال

• معالجة أنابيب الهواء

متطلبات القطع:

استخدم قاطع الأنابيب الخاص لضمان قطع سلس (الميل <3 °)

قم بإزالة البورس (لمنع خدش الحلقة O)

خطوات التنظيف:

امسح الجدار الداخلي لأنبوب الهواء بقطعة قماش خالية من الوبر مغموسة في الكحول لمنع الجسيمات من دخول مسار الهواء

• طريقة الاتصال الصحيحة

النقاط الرئيسية للتشغيل والصيانة

• عناصر التفتيش اليومية

الكشف عن التسرب: تطبيق الماء الصابون على الواجهة كل أسبوع ومراقبة الفقاعات (تتطلب التسريبات البسيطة استبدال حلقات O في الوقت المناسب)

حالة القصبة الهوائية: تحقق من القصبة الهوائية للتشققات وتصلب كل شهر (يجب استبدال القصبة الهوائية على الفور)

• صيانة منتظمة

• العمليات المحظورة وتحذيرات المخاطر

السلوكيات المحظورة

استخدام الضغط الزائد (تجاوز الضغط المقدر سيؤدي إلى انفجار)

الوسائط المختلطة (مثل مفاصل الأكسجين المتصلة عن طريق الخطأ بخطوط أنابيب الشحوم التي تسبب الانفجارات)

التوصيل والافصل تحت الضغط (يجب إطلاق الضغط قبل العملية لمنع تأثير تدفق الهواء والإصابة)
