كيفية توصيل الملف اللولبي: الأسلاك واتجاه التدفق وفحوصات بدء التشغيل الأولى

يصل صمام نحاسي بديل من سلسلة 2W مع الملف في كيس واحد ومقبس DIN مسجل على الجسم، والسؤال هو نفسه دائمًا: أي طرف يحصل على السلك المباشر، وأي منفذ هو المدخل؟ إن تركيب الملف اللولبي هو في الواقع وظيفتان منفصلتان. واحد هو اتصال كهربائي للملف. والآخر هو اتصال السوائل بالجسم. إنهم يفشلون بشكل مستقل، ويظهر خطأ في أي منهما في نفس المكان: صمام يصدر طنينًا لكنه لا يتحول، أو ملف يعمل ساخنًا لمدة أسبوع ثم تنفتح الدائرة.

الإجابة المختصرة هي أن القطبية لا تهم أبدًا في ملف التيار المتردد ولكنها يمكن أن تكون مهمة في ملف التيار المستمر، ويجب أن يشير سهم التدفق المصبوب أو المختوم على الجسم من المدخل إلى المخرج، كما أن الدبوس الأرضي الموجود على القابس ليس اختياريًا. كل شيء آخر، بدءًا من عزم الدوران النهائي وحتى اختيار المصفاة، هو عبارة عن تفاصيل ملفوفة حول تلك النقاط الثلاث.

الإجابة المختصرة: ثلاث قواعد تغطي معظم عمليات التثبيت

• الملف أولا. اقرأ لوحة الاسم قبل تجريد سلك واحد: الجهد الكهربي والتيار المتردد أو التيار المستمر والتردد والقدرة الكهربائية. لن يتمكن ملف تيار مستمر بجهد 24 فولت على مصدر تيار متردد 230 فولت من النجاة من التشغيل الأول.
• التدفق ثانيا. صمامات الملف اللولبي ثنائية الاتجاه هي صمامات اتجاهية، والإصدارات التي يتم تشغيلها بشكل تجريبي تكون اتجاهية تمامًا. السهم الموجود على الجسد مطلب صعب وليس اقتراح.
• الارض ثالثا. يحتوي موصل النموذج A DIN 43650 على ثلاثة أطراف، والطرف المميز برمز الأرض يحمل تأريضًا واقيًا. وبدون ذلك، يصبح غلاف الملف الرطب خطرًا على الصدمات، وفي العديد من التركيبات، يعد انتهاكًا للقانون.

كل شيء أدناه يتوسع في هذه النقاط الثلاث بالترتيب الذي ستعمل من خلاله بالفعل.

توصيل الأسلاك: النصف الكهربائي من المهمة

العمل من خلال التسلسل أدناه بالترتيب. يعد تخطي الخطوة الأولى هو السبب الأكثر شيوعًا لموت الملف الجديد تمامًا عند بدء التشغيل.

1. عزل الدائرة وقفلها. قم بالتأكيد باستخدام جهاز قياس عند نقطة الاتصال، وليس عند ملصق قاطع اللوحة.
2. اقرأ لوحة اسم الملف. لاحظ الجهد الكهربي، التيار المتردد أو المستمر، التردد بالهرتز، والطاقة بالواط أو فولت أمبير.
3. تحديد المحطات على المكونات. في موصل النموذج A DIN 43650، يحمل الطرفان 1 و2 مصدر الإمداد ويحمل الطرف 3، المميز برمز الأرض، تأريضًا واقيًا.
4. قم بتركيب غدة الكابل وختمها قبل الإنهاء. إن الحشية الموجودة بين القابس وغطاء الملف هي ما يجعل تصنيف IP حقيقيًا؛ حشية مقروصة تلغيها بهدوء.
5. إنهاء الموصلات. استخدم الحلقات على الأسلاك المجدولة، وأبعد الخيوط عن أطراف التوصيل، ثم أحكم ربط البراغي الصغيرة بشكل مريح دون الضغط عليها.
6. قم بتثبيت الموصل الأرضي على طرفه المخصص وتحقق من الاستمرارية مرة أخرى إلى اللوحة.
7. أعد تركيب القابس، وأحكم ربط برغي التثبيت، ثم قم بتنشيطه لفترة وجيزة واستمع إلى نقرة المكبس.

القطبية: عندما يكون الأمر مهمًا بالفعل

في ملف التيار المتردد، يكون طرفي الإمداد قابلين للتبديل ولا يغير عكسهما شيئًا. في ملف التيار المستمر، يعتمد الوضع على تصميم الملف. إن ملف التيار المستمر العادي هو أيضًا غير مستقطب، ولكن الملفات المجهزة بصمام ثنائي فلايباك، أو مقوم جسر متكامل، أو مؤشر LED تكون مستقطبة. عادةً ما يؤدي توصيل هذه الأسلاك إلى الخلف إلى حدوث قصور تام عبر الصمام الثنائي أو مصباح LED الذي لا يضيء أبدًا. إذا كان غلاف الملف يحمل علامة زائد وناقص، فاحترمها.

تحديد حجم تشغيل الكابل: انخفاض الجهد هو القيد الحقيقي

تيارات الملف صغيرة. يسحب ملف DC بقدرة 6 وات و24 فولت ما يقرب من 0.25 أمبير، لذلك نادرًا ما يكون مقياس الموصل محدودًا بقدرة حمل التيار. ما يعض هو انخفاض الجهد على المدى الطويل. الرسم البياني أدناه عبارة عن حساب مباشر باستخدام مقاومة النحاس البالغة 0.0172 أوم ملليمتر مربع لكل متر وطول ذهابًا وإيابًا لكلا الموصلين.

تخبرك فئة العزل بمدى سخونة الملف المسموح بتشغيله

يحمل كل ملف علامة فئة العزل، وتحدد المواصفة IEC 60085 الحد الأقصى لدرجة حرارة النقطة الساخنة لكل فئة. وهذا مهم عندما يوضع الصمام في حاوية مع مصادر حرارة أخرى أو عندما ترتفع درجة الحرارة المحيطة في غرفة النبات في الصيف. يعد تشغيل ملف من الفئة B في موقع يحتاج إلى الفئة F بمثابة فشل بطيء، وليس فشلًا فوريًا.

سباكة الجسم: نصف الوظيفة السائلة

يقرر الجانب الكهربائي ما إذا كان الصمام يعمل أم لا. يقرر الجانب السائل ما إذا كان سيتم إغلاقه وما إذا كان سيستمر. ثلاثة تفاصيل تسبب معظم التسريبات ومعظم حجج الضمان.

اتجاه التدفق يأتي أولاً. تحقق من السهم الموجود على الجسم والحروف أو الأرقام بجانب المنافذ. في الصمام ثنائي الاتجاه، يكون المدخل عادةً هو المنفذ المقابل لذيل السهم، وتثبيته للخلف ينتج إما صمامًا لن يفتح أو صمامًا يتسرب عبره عندما يجب إغلاقه. يأتي اتجاه الملف في المرتبة الثانية: في معظم الصمامات النحاسية، يمكن تدوير الملف خلال دورة كاملة عن طريق فك صامولة الاحتفاظ به، ومن الأسهل بكثير القيام بذلك قبل إحكام المنافذ أكثر من القيام بذلك بعد ذلك. ثالثا، ختم المواضيع بشكل صحيح. يكفي استخدام لفتين من شريط PTFE، بحيث يظل الخيط الأول مكشوفًا، أو استخدام معجون خيط متوافق. شظايا الشريط التي تنكسر داخل الأنبوب تنتهي في المقعد.

على خطوط الماء العسر أو الوسائط المتسخة، قم بتركيب مصفاة أو مرشح جيد عند المنبع. سوف تستمر الأجسام النحاسية ذات القدرة العالية على تحمل الشوائب في تمرير الحبيبات إلى مقعد الحجاب الحاجز في النهاية، وتكون تكلفة المصفاة على شكل حرف Y تافهة بجانب استدعاء الخدمة.

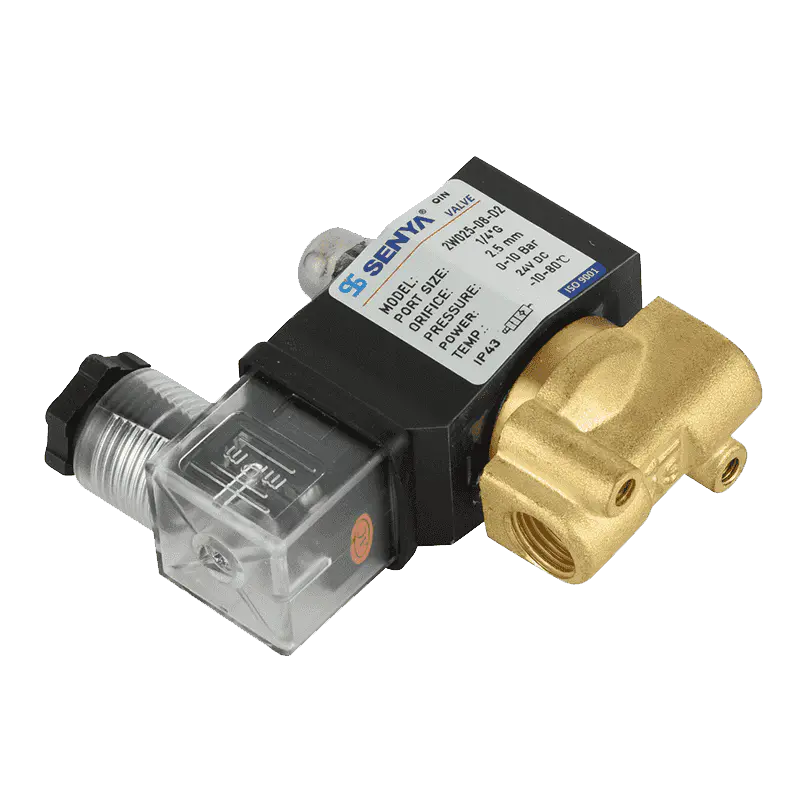

صمام الملف اللولبي النحاسي ذو المفعول المباشر من سلسلة 2W للمياه الغنية بالشوائب يبدأ الصمام النحاسي ذو التدفق الكبير بقدرة 2 واط عند مستوى صفر من الضغط التفاضلي ويقاوم انسداد الشوائب، وهو مناسب لخطوط المياه المتسخة والتحكم في المياه الخارجية. عرض المنتج →

مطابقة الصمام بالخط قبل توصيل أي شيء

تحدد مادة الهيكل ومبدأ التشغيل الموثوقية على المدى الطويل أكثر من أي تفاصيل تتعلق بالأسلاك. تحتاج الصمامات التي يتم تشغيلها بشكل تجريبي إلى الحد الأدنى من فرق الضغط عبر الصمام لإبقاء المكبس مفتوحًا، لذا فهي خيار سيئ في خطوط التغذية بالجاذبية أو الضغط المنخفض جدًا. تفتح الصمامات ذات الفعل المباشر من ضغط صفر ولكنها تسحب ملفًا أكبر لنفس الفتحة.

هناك خياران آخران يستحقان التسوية مبكرًا. بالنسبة لأحواض الغسيل أو رؤوس الري أو النوافير الخارجية، يزيل الملف المقاوم للماء ومجموعة الموصل السبب الأكثر شيوعًا لتكرار الفشل. بالنسبة للخطوط التي تحمل وسائط تسبب تآكلًا طفيفًا أو حيث توجد مواد كيميائية قابلة للغسل، يقوم الجسم المصنوع من الفولاذ المقاوم للصدأ بنفس الوظيفة. تقوم شركة SENYA بتصنيع مكونات الهواء المضغوط منذ عام 1994 وتنشر البيانات الكاملة عن الضغط والفوهة والمواد في كتالوجها، وهو أسرع طريقة للتحقق من مجموعة معينة وفقًا لظروف خط الإنتاج الخاص بك.

نافورة الموسيقى المغمورة صمام الملف اللولبي للتحكم في عمود الماء صمام نحاسي 2/2 اتجاه مع ملف IP6X مقاوم للماء واستجابة سريعة للتحكم في عمود الماء لنافورة الموسيقى المغمورة. عرض المنتج →

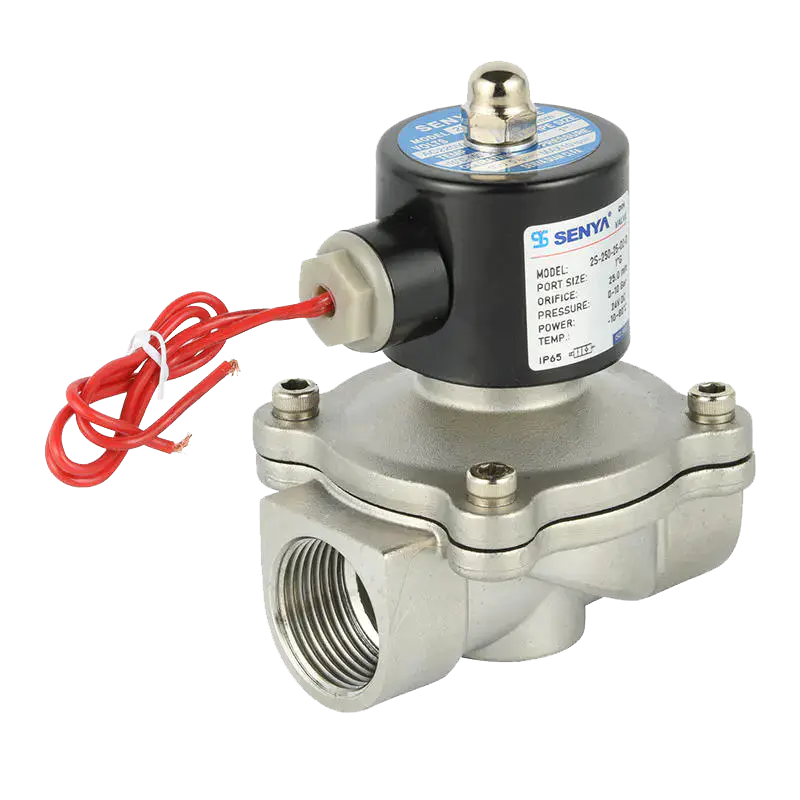

صمام الملف اللولبي من الفولاذ المقاوم للصدأ ذو المفعول المباشر من سلسلة 2S للوسائط الحمضية والقلوية صمام 2S يعمل بشكل مباشر ومغلق عادةً مع خيارات الهيكل SUS304/SUS316 وأختام Viton للوسائط الحمضية/القلوية، بدءًا من ضغط تفاضلي صفر. عرض المنتج →

الاختبار، وما يجب التحقق منه عندما لا يحدث شيء

يستغرق التشغيل خمس دقائق. قم بقياس مقاومة الملف مع انقطاع التيار الكهربائي وقارنها بلوحة الاسم أو الملف الاحتياطي. تشير الدائرة المفتوحة أو القراءة الأقل بكثير من القيمة المتوقعة إلى وجود ملف محترق. ثم قم بتنشيط وقياس الجهد عند أطراف الملف بدلاً من اللوحة، لأن هذا هو المكان الذي تظهر فيه الحلقة السائبة أو المدى الطويل كقطرة. ينتج الصمام الصحي نقرة مميزة واهتزازًا خفيفًا يمكنك الشعور به بإصبعك على مبيت الملف.

إذا كان الصمام جديدًا ويعمل بشكل صحيح على المنضدة ولكن ليس في الخط، فعادةً ما يكون تسلسل التثبيت هو السبب وليس الصمام. إن خطوات التشغيل خطوة بخطوة للصمامات ثنائية الاتجاه، بما في ذلك عمليات الفحص التي تلتقط المنافذ المعكوسة والحشيات المضغوطة قبل أن تصبح تسربات، تستحق القراءة قبل إغلاق اللوحة.

للحصول على إرشادات تفصيلية أعمق حول التثبيت والتصحيح، راجع هذا الدليل تركيب وتصحيح صمام الملف اللولبي ثنائي الاتجاه .
