صمامات الملف اللولبي ثنائية الاتجاه مقابل ثلاثية الاتجاه مقابل صمامات الملف اللولبي ذات 5 اتجاهات: ما الفرق وكيفية الاختيار؟

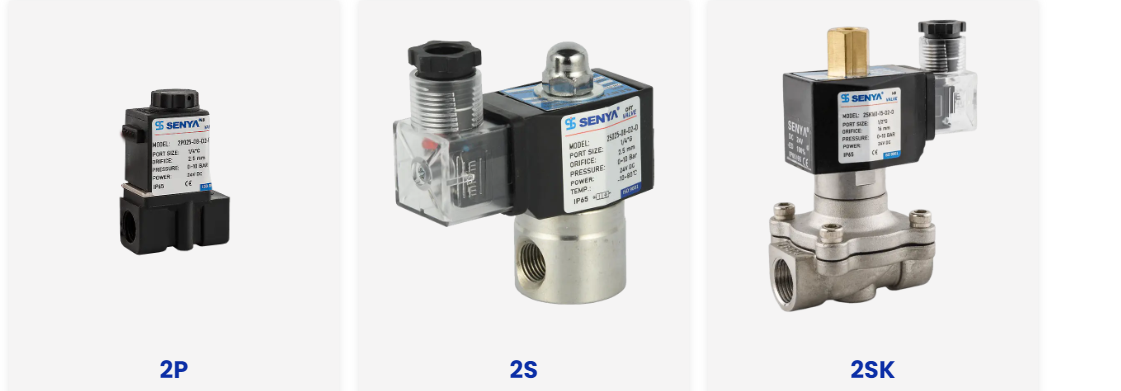

شرح صمام الملف اللولبي ثنائي الاتجاه

يعمل صمام الملف اللولبي ثنائي الاتجاه، والذي يُسمى غالبًا بصمام الملف اللولبي ثنائي الاتجاه للإشارة إلى منفذين وموضعي عمل، كآلية إيقاف تشغيل وإيقاف مباشرة. يمر التدفق مباشرة عبر الصمام أو يتم حظره بالكامل، مع عدم وجود منفذ ثالث للعادم أو تبديل الاتجاه. هذه البساطة تجعل صمام الملف اللولبي ثنائي الاتجاه هو الخيار الأكثر شيوعًا عندما يحتاج النظام فقط إلى بدء مسار تدفق واحد أو إيقافه.

• خطوط مياه التبريد التي تحتاج إلى بدء أو إيقاف التدفق إلى مبادل حراري أو سترة
• - دوائر الري وسقي المناظر الطبيعية التي تتحكم في خط إمداد واحد
• أنظمة توزيع السوائل الأساسية في الأطعمة أو المشروبات أو معدات الغسيل
• وظائف التعبئة والصرف على الخزانات والخزانات الصغيرة

نظرًا لأن صمام الملف اللولبي للمياه يعمل بشكل متكرر في تكوين ثنائي الاتجاه، فإن هذا النوع من الصمام يظهر في جميع أنحاء الغسالات وأجهزة التبريد والري الزراعي ونقاط التحكم العامة في إمدادات المياه حيث يكون الإغلاق البسيط هو الوظيفة الوحيدة المطلوبة.

شرح صمام الملف اللولبي ثلاثي الاتجاهات

يقدم صمام الملف اللولبي ثلاثي الاتجاهات منفذًا ثالثًا مخصصًا لاستنفاد الضغط، مما يسمح للصمام بتزويد وإطلاق الهواء من جهاز متصل. هذا الهيكل يجعل الصمام ثلاثي الاتجاه هو المعيار الصناعي لقيادة صمامات العمليات الأكبر حجمًا أو قيادة الأسطوانات الهوائية أحادية الفعل، حيث تمتد الأسطوانة تحت ضغط الهواء وتعود باستخدام زنبرك بدلاً من الهواء المعزز على كلا الجانبين.

شرح صمام الملف اللولبي ذو 5 اتجاهات

تم تصميم صمام ذو ملف لولبي ذو 5 اتجاهات لتشغيل هوائي أكثر تعقيدًا، وذلك باستخدام خمسة منافذ لتوجيه الهواء المضغوط إلى كلا جانبي الأسطوانة مزدوجة الفعل مع استنفاد الجانب الآخر في نفس الوقت. هذا التحكم المزدوج في الاتجاه هو ما يسمح للأسطوانة بالتمدد والتراجع تحت الهواء المعزز بدلاً من الاعتماد على الزنبرك لرحلة العودة.

حيث يتم استخدام الصمامات ذات 5 اتجاهات عادةً

• تتطلب معدات التعبئة والتغليف دورات دفع وسحب دقيقة
• أنظمة تخزين آلية مع حركة اختيار ومكان متكررة
• منصات التنقل الروبوتية التي تحتاج إلى تشغيل منسق ثنائي الاتجاه
• أدوات خط الإنتاج التي يجب أن تدور بسرعة في كلا الاتجاهين

يمكن أن يؤدي تركيب صمام ثلاثي الاتجاه منخفض السعة في موضع مصمم لوحدة ذات 5 اتجاهات إلى تقليل إنتاجية الإنتاج بنسبة 10 إلى 20 بالمائة تقريبًا ، نظرًا لأن الأسطوانة تفقد شوط العودة بالطاقة وتعتمد بدلاً من ذلك على دورة أبطأ يحركها الزنبرك والتي لم يكن المقصود منها أبدًا تحمل عبء العمل الكامل.
